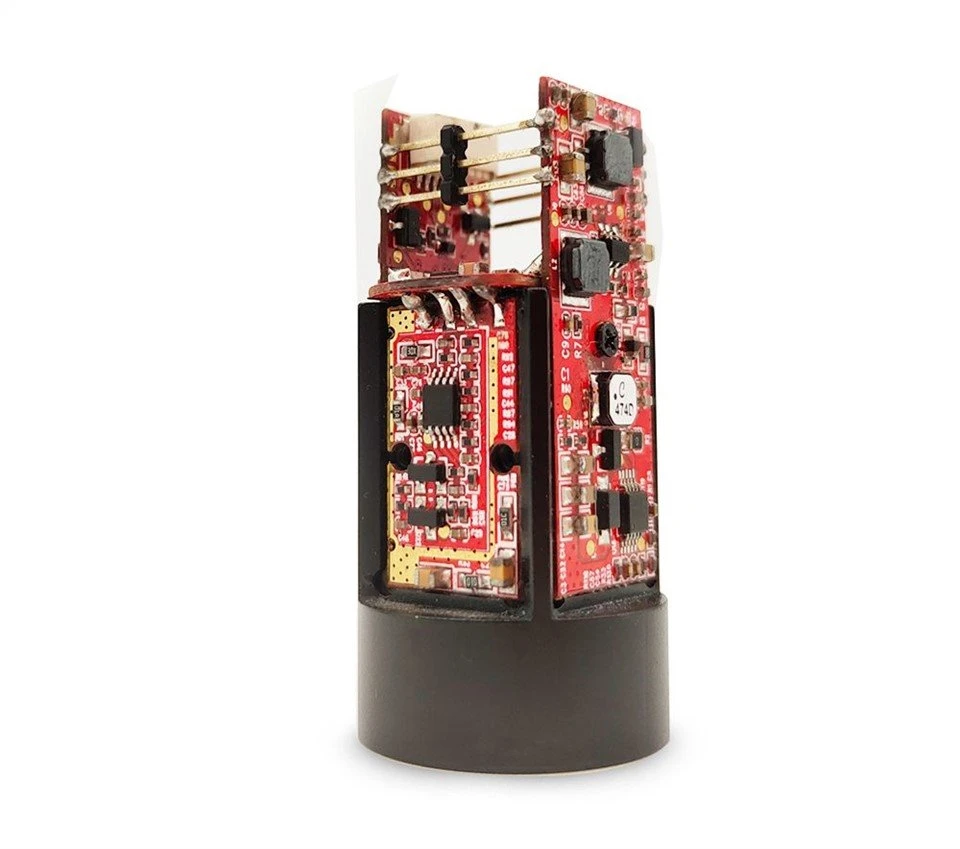

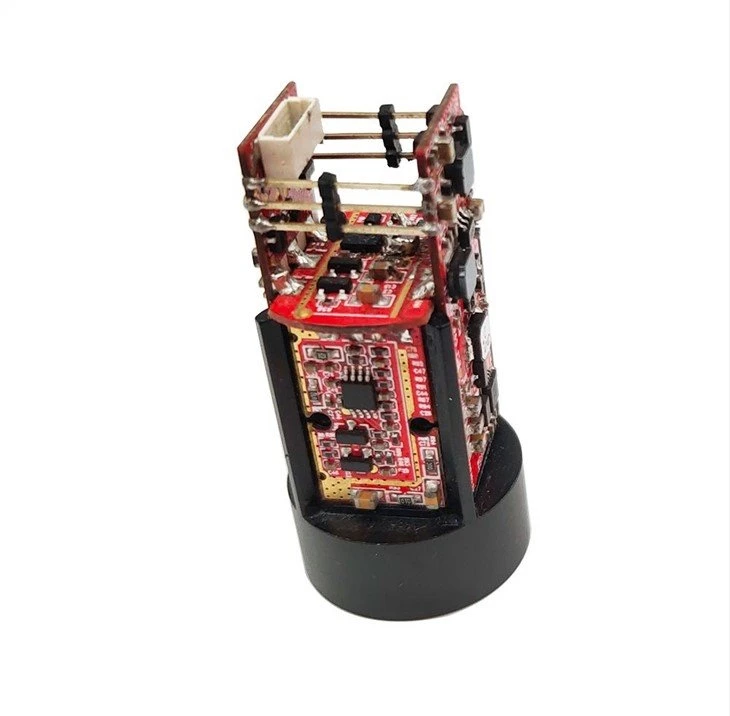

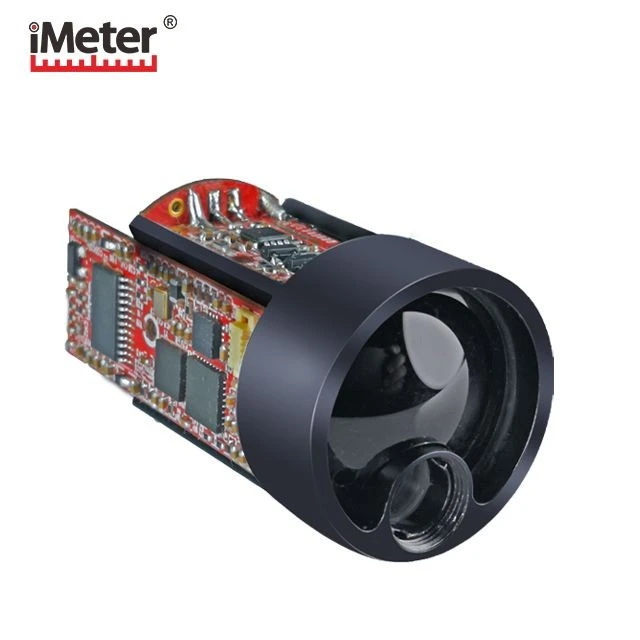

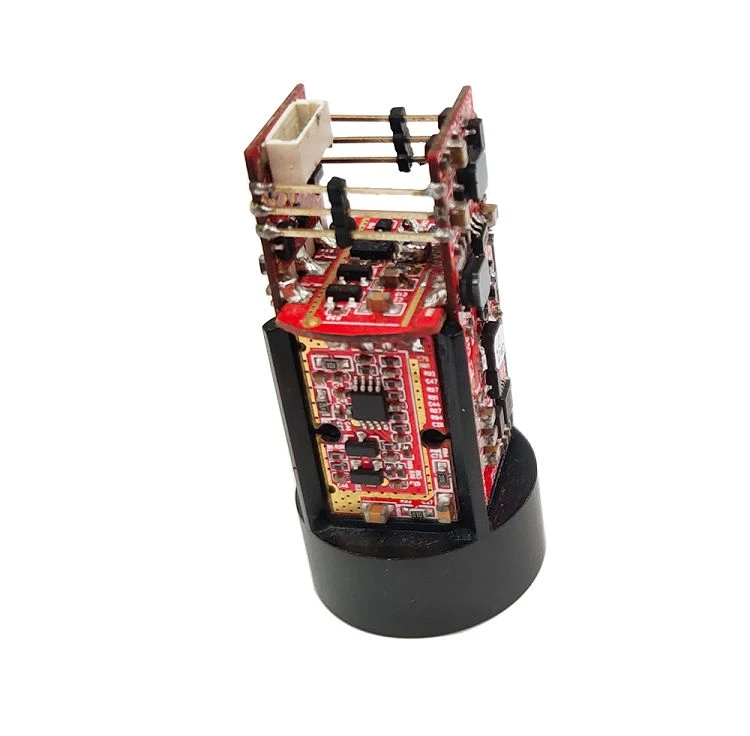

Küçük lazer telemetre oem modülü
Aşağıdaki koşullar altında tanımlanan ürünün menzil yeteneği:
1) Ölçüm hedefi, duvar inşa etmek gibi orta düzeyde reaktiviteye sahip.
2) Ölçülen nesne lazer emisyon yönü ile dikeydir.
3) Hava durumu güneşli ancak doğrudan güneş ışığı almıyor.
Not: Daha iyi bir ölçüm elde etmek için, ölçüm sırasında makinenin titremesini azaltmak için uzaktaki nesneleri hedeflerken ürünü bir tripod üzerine monte etmeniz önerilir.
Teknik göstergeler | performans parametresi | performans parametresi |
D fonksiyonu teknik göstergeleri | H/AH/V işlevi teknik göstergeleri | |
Uygulama alanı | Drone/ Güvenlik/ Süpürücü/ Trafik Algılama | Tek silindir/çift silindir |
emisyon açıklığı | 6mm | 6mm |
alıcı diyafram | 17mm(%75) | 17mm(%75) |
Menzil (binalar) | 0.15m～10/20/30/100/200m | 5m～600/1200/1500/3000m |
Aralık doğruluğu (inşa) | ±3cm | & lt;400m ±1m;>400m ±0.4% |
değişen frekans | 10KHz/50KHz/100KHz | < 600m="" 10hz,="">600m 2HZ |
Ekran tipi | - | OLED/LCD |
lazer tipi | 905nm | 905nm |
Besleme gerilimi | 3.3～5V | 3.3～5V |
İletişim arayüzü | TTL olarak standart (diğer özel yapım) | TTL olarak standart (diğer özel yapım) |
ağırlık | about20±1 | yaklaşık 20±10 |
su geçirmez seviye | IP67 | IP67 |
Çarpma dayanıklılığı | 800G/ms (10 kez/sn) | 800G/ms (10 kez/sn) |

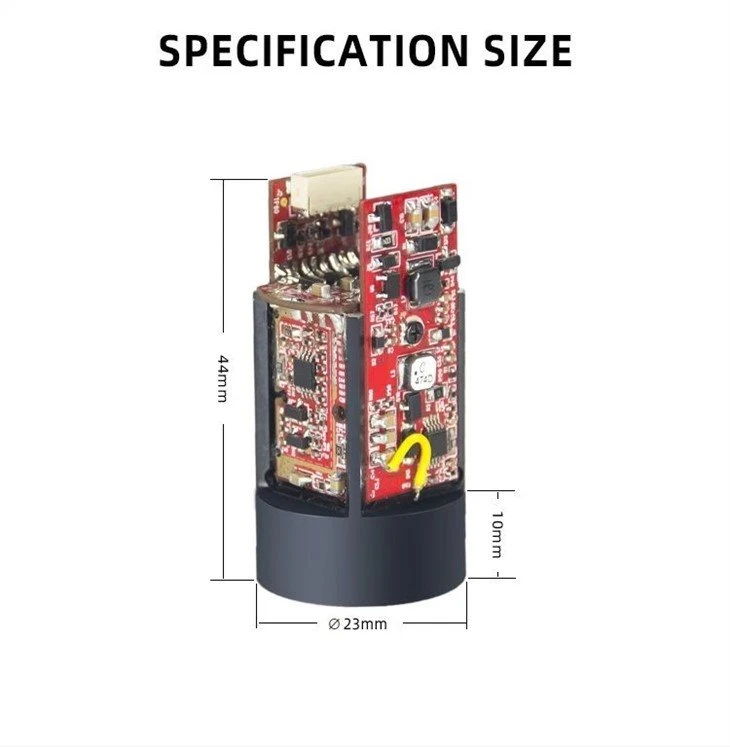

boyut | ￠23x44mm | ￠23x44mm |
Çalışma sıcaklığı | -20℃～50℃ | -20℃～50℃ |
Baud hızı | 9600/ 115200/ 230400 (opsiyonel) | 9600/115200bps |
Güç İsrafı | 0,8 w (bekleme), 1 W (ölçüm) | 0,8w (bekleme), 1W (ölçüm) |
Değişen modül, ana kontrol sistemi için hızlı ve doğru bir şekilde mesafe ölçümü sağlayabilir;

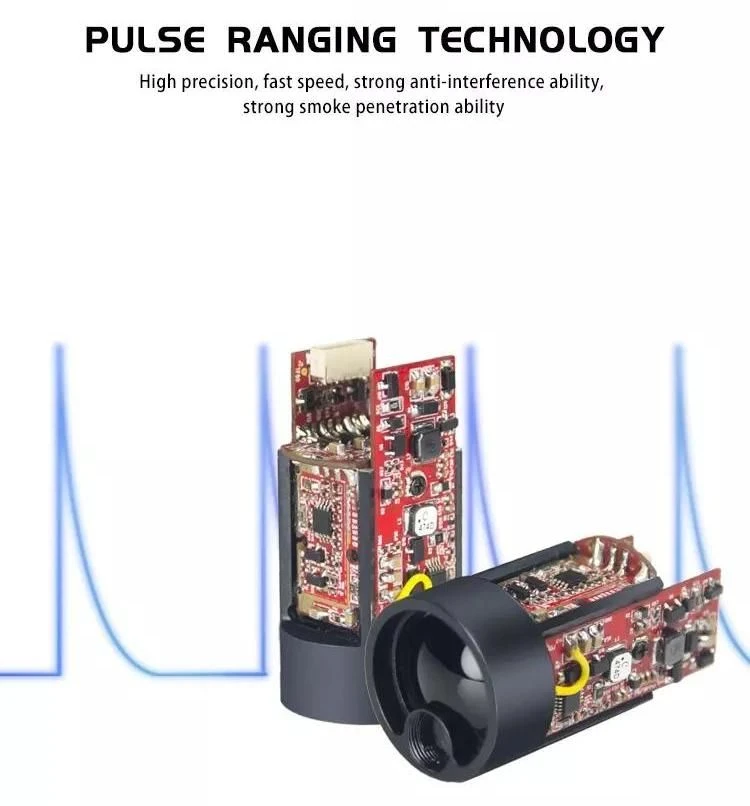

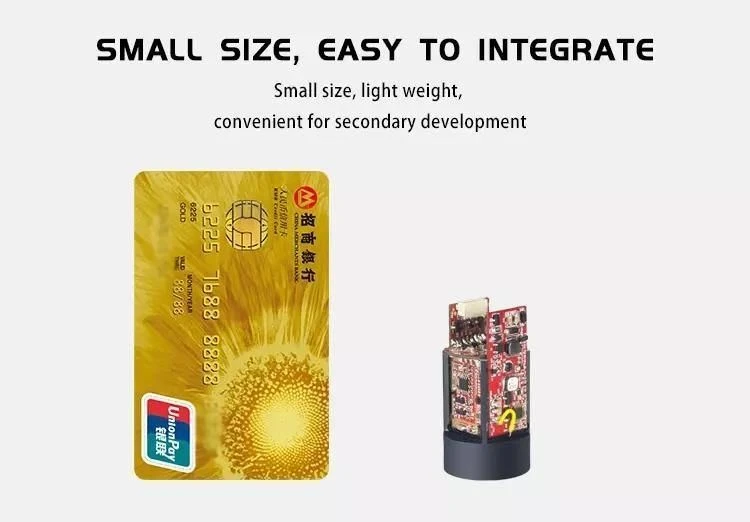

Bu modül 905nm yarı iletken lazer kullanır, değişen çözünürlük 0.1m'dir. Aralık doğruluğu 1m ve en uzak ölçüm aralığı 2 km'dir; TTL arabirimi ile (doğrudan MCU ile iletişim kurabilir), ayrıca adaptör aracılığıyla RS232 seri bağlantı noktası ile iletişim kurabilir (veri aktarım kablosu gerektirir); ayrıca müşteri ikincil geliştirme için uygun üst bilgisayar test yazılımı, talimat seti iletişim protokolü sağlamak, kendi menzil ölçüm sistemini oluşturmak; yüksek entegrasyon, düşük güç tüketimi, hafif menzil sensörüdür.

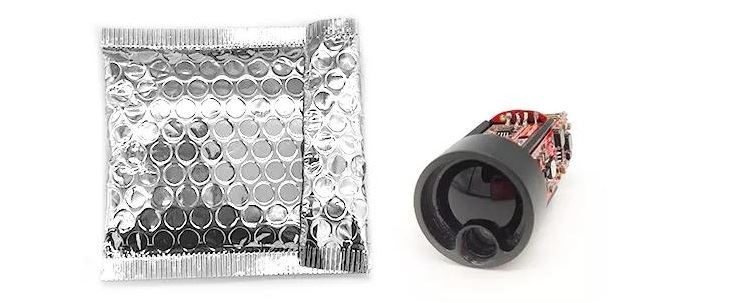

Ambalaj Hakkında:

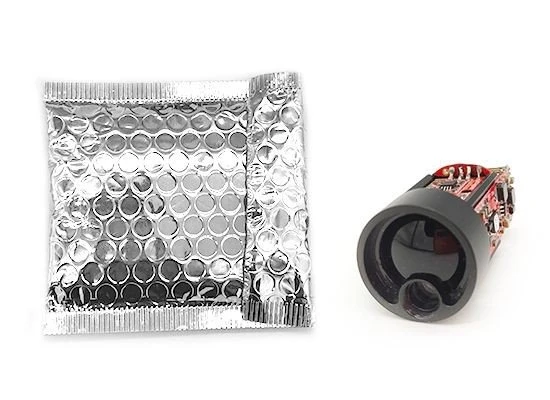

* Anti-statik plastik torba*1
* Özelleştirilmiş ambalajı destekleyin
* Toplu olarak göndermeniz gerekiyorsa, darbeye dayanıklı çevre dostu oluklu kutular sağlıyoruz.
Ölçüm Hususları
Menzil kabiliyetini etkileyen faktörler
1) Hedef yansıtma: Genel olarak konuşursak, nesnenin Hedef yansıtma özelliği ne kadar yüksek olursa, menzil yeteneği o kadar iyi olur. örneğin, orta Hedef yansıtma nesnesi için, ölçüm aralığı 600M'dir ve yüksek Hedef yansıtma nesnesi için 800M'ye kadar çıkabilir, ancak düşük Hedef yansıtma nesnesi için yalnızca 300M olabilir. Diğer nesnelerin menzil yeteneği ile aynı sonuca varılabilir. (Su yüzeyi gibi dağınık yansımayı zor oluşturabilen hedefi ölçmekte başarısız olabilir.)
2) Hedef şekli: Bir hedef çok küçük veya düzensiz olduğunda, menzil yeteneği ve menzile karşılık gelen hız azalacaktır.
3) Ölçme açısı: Ölçülen nesne lazer emisyonu's yönü ile dikey ise, menzil yeteneği daha iyi olurdu, menzil tepki hızı ne kadar yüksekse, aksine, menzil yeteneği ve tepki hızı azalacaktır. ;' Bazı aşırı koşullar altında, ölçüm aralığının kılavuzda belirtilen mesafe aralığını karşılayamaması olasıdır.
4) Çevre faktörü: Güneş ışığı yoğunluğu, havadaki su buharı konsantrasyonu ve asılı parçacıklar, güneş ışığından sapma vb. (yağmur, sis, kar, sis, pus vb.)
